EG11W內螺紋隔膜閥
| 產品信息 | |
| 產品型號：EG11W |  021-31261651 |
| 產品口徑：DN8-DN80 |  www.wssso.cn |
| 產品壓力：1.0MPa |  961134865@qq.com |
| 產品材質：鑄鐵、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業(yè)QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |

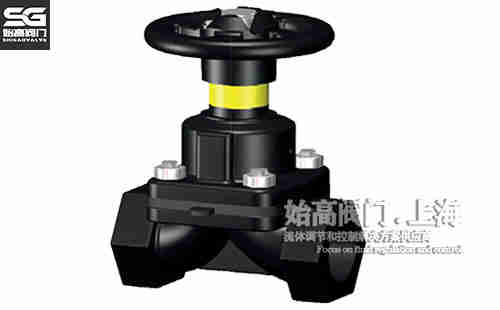

一、內螺紋隔膜閥概述
EG11W內螺紋隔膜閥用于控制一般腐蝕性和強腐蝕性介質，閥體內腔表面覆有可供選擇的各種橡膠和氟塑料，適用于不同工作溫度和流體管路，具有強度高、耐腐蝕性能好的特點。內螺紋(絲扣)隔膜一種特殊形式的截斷閥，它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開。隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。以壓縮空氣為動力帶動傳動螺桿，使閥芯上下運動，同時拉動膜片上下運動使其關閉和打開。
二、內螺紋隔膜閥參數表
| 公稱通徑：DN8~DN80 | 公稱壓力：0.6MPa、1.0MPa、1.6MPa |
| 連接方式：內螺紋連接 | 設計標準：GB/T 12239 |
| 結構長度：GB/T 15188.3(N8) | 連接標準：BS4504 |
| 檢驗試驗：BS6755 | 適用溫度：0℃~150℃(按隔膜材料) |
| 閥體：鑄鐵、碳鋼、不銹鋼 | 閥蓋：鑄鐵、碳鋼、不銹鋼 |
| 隔膜：橡膠 | 閥瓣：鑄鐵、不銹鋼 |
| 閥桿：碳鋼、不銹鋼 | 手輪：鑄鐵 |

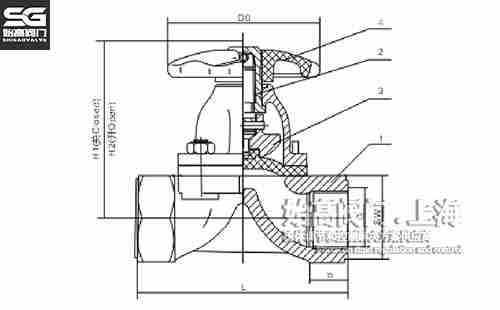

三、內螺紋隔膜閥尺寸表
| 公稱通徑 | L | SW | b | H1 | H2 | D0 | KG |
| 8 | 50 | 20 | - | 60 | 66 | 45 | 0.6 |
| 10 | 50 | 24 | - | - | - | 45 | 0.7 |
| 15 | 65 | 38 | 8 | 84 | 92 | 50 | 0.8 |
| 20 | 85 | 40 | 12 | 93 | 103 | 50 | 1.1 |
| 25 | 110 | 48 | 18 | 106 | 120 | 66 | 1.9 |
| 32 | 120 | 58 | 18 | 137 | 156 | 96 | 3.3 |
| 40 | 140 | 69 | 18 | 142 | 163 | 96 | 4.2 |
| 50 | 165 | 82 | 20 | 167 | 192 | 96 | 5.8 |
| 65 | 203 | 90 | 30 | 190 | 225 | 165 | 9.5 |
| 80 | 254 | 105 | 32 | 206 | 246 | 230 | 16.2 |
四、襯里材料及使用范圍
| 材料 | 代號 | 適用溫度 | 適用介質 |
| 硬橡膠 | NR | -10℃~85℃ | 除強氧化劑（如硝酸、濃硫酸及過氧化氫等和有機溶劑）、50％氟硅酸、鹽酸、30％硫酸、50％氫氟酸、85％磷酸、堿、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀、中性鹽水溶液、10％次氰酸鈉、氨水、大部分醇類、有機酸等。 |
| 天然膠 | NR | ≤85℃ | 凈化水、無機鹽、釋放無機酸等 |
| 丁腈膠 | NBR | ≤85℃ | 耐油耐磨，其耐酸性能與天然膠相似 |
| 聚全氟乙丙烯 | FEP、F46 | ≤150℃ | 各種濃度的鹽酸、硫酸、氫氟酸以及王水、硝酸、各種有機酸、強堿、強氧化劑或濃稀酸交替、酸堿交替、多種有機溶劑和除熔融堿金屬、元素氟外的其他腐蝕性介質 |
| 聚三氟氯乙烯 | PCTFE、F3 | ≤120℃ | |
| 聚偏氟乙烯 | PVDF、F2 | ≤120℃ | |
| 增強聚丙烯 | RPP | ≤100℃ | 除濃硝酸、及強氧化劑外的大多數有機酸、無機酸、無機溶劑等 |
| 聚烯烴 | PO | ≤100℃ | 適用于腐蝕性氣體、液體及固液等流通介質的輸送，對鹽酸、稀硫酸、氫氟酸、堿和鹽溶液都有良好的耐蝕性，防靜電 |
| 鑄鐵、無襯里 | - | ≤100℃ | 非腐蝕性介質 |
| 不銹鋼、無襯里 | - | ≤150℃ | 一般腐蝕性介質 |
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的EG11W內螺紋隔膜閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
