Q2 - 電動方體三通球閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 電動方體三通球閥 |
| 產品型號： | Q944F/Q945F | 閥體材質： | 碳鋼WCB/不銹鋼CF8/CF8M |
| 連接方式： | 法蘭 | 適用壓力： | 150LB、300LB、PN16、PN25、PN40等 |
| 公稱通徑： | DN15~DN400 | 驅動方式： | 電動 |
| 適用介質： | 水、油品、氣體等 | 適用溫度： | -20~300℃ |
| 流道類型： | L型/T型 | 閥座襯里： | PTFE、PPL、硬密封等 |
| 設計標準： | GB/T12237、ASME B16.34 | 結構長度： | GB/T12221、ASME B16.10 |
| 執行器形式： | 精小型、電子式、防爆型 | 控制方式： | 開關型、調節型 |
| 電源電壓： | 110VAC；220VAC；380VAC；50/60Hz | 輸入信號： | 4-20mADC或1~5VDC |
| 輸出信號： | 4-20mADC | 防護等級： | IP65；IP67；IP68 |
| 防爆等級： | Exd II BT4；Exd II CT6 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |

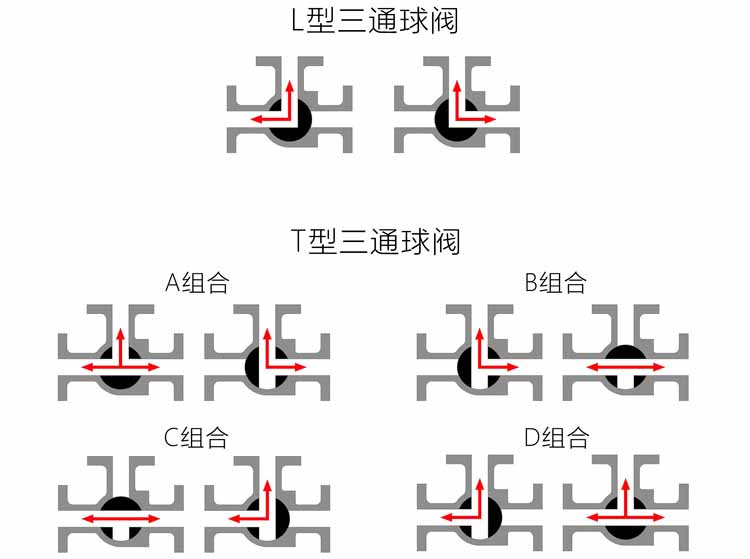

始高閥門的電動方體三通球閥分L型和T型。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通；T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
電動方體三通球閥是由電子式電動執行機構和三通球閥組成，是一種旋轉類切斷調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。
1、三通球閥在結構上采用一體化結構，4面閥座的密封型式，可靠性高，設計實現了輕量化。
2、三通球閥分T型和L型，使用壽命長，流通能力大，阻力小。
3、L型流道的三通4面閥座球閥，采用2面閥座，受力平衡，保證閉止通道上可靠密封。主要用于流路的換向。
4、T型流道的三通4面閥座球閥，采用4面閥座，受力平衡，保證閉止通道上可靠密封。主要用于分流、混流、換向以及三通道的開放。
 |
 |

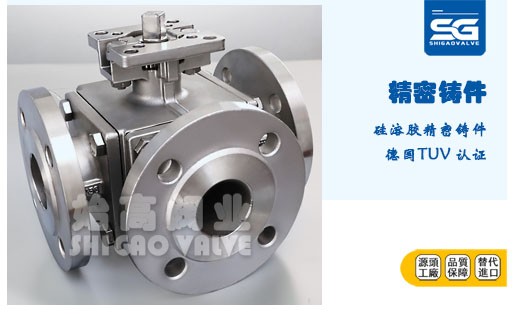

閥體為硅溶膠精鑄件，細膩美觀，閥體加厚精細耐磨，壽命長。 |

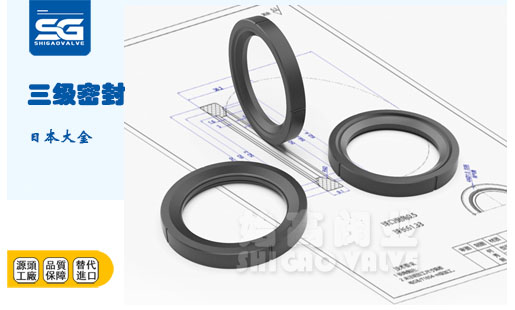

采用日本大金密封，止推墊一級密封，O型圈二級密封，填料三級密封。 |
 |
 |

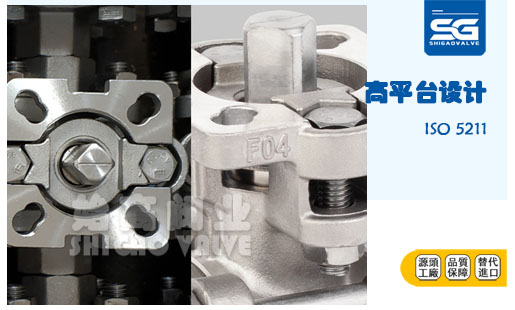

ISO 5211高平臺設計可適配國內外電動/氣動執行器，直接安裝，不需要支架。 |
防火設計：火災燒毀 PTFE 密封件，內部設計金屬密封；防靜電裝置：通過防靜電鋼珠，消除靜電；雙碟簧防微泄露：預先壓緊變形的雙碟簧，釋放變形再次壓緊，防微泄露。 |

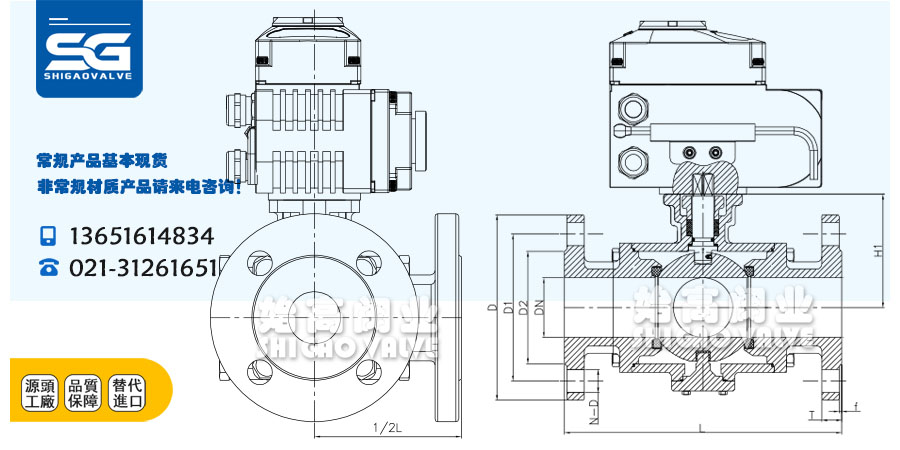

| DN | L | H1 | D | D1 | D2 | T | f | N-D |
| 15 | 155 | 65 | 95 | 65 | 45 | 16 | 2 | 4-14 |
| 20 | 165 | 65 | 105 | 75 | 58 | 18 | 2 | 4-14 |
| 25 | 181 | 68 | 115 | 85 | 68 | 18 | 2 | 4-14 |
| 32 | 190 | 79 | 140 | 100 | 78 | 18 | 2 | 4-18 |
| 40 | 212 | 85 | 150 | 110 | 88 | 18 | 2 | 4-18 |
| 50 | 232 | 93 | 165 | 125 | 102 | 18 | 2 | 4-18 |
| 65 | 290 | 121 | 185 | 145 | 122 | 18 | 2 | 8-18 |
| 80 | 310 | 153 | 200 | 160 | 138 | 20 | 2 | 8-18 |
| 100 | 350 | 171 | 220 | 180 | 158 | 20 | 2 | 8-18 |
電動方體三通球閥是法蘭式全流通結構，采用鑄造制造工藝。我司三通球閥產品可與進口產品媲美，性價比高，性能可靠，本型三通高平臺方形球閥可根據用戶加高頸部保溫套，方便有保溫要戶使用，也根據需要加裝帶鎖鎖孔等各類實用功能。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的電動方體三通球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
