D2 - 電動美標凸耳高性能蝶閥
質量穩定:全程質量監控,細致入微,各方位檢測,保證產品質量! |
交貨快捷:先進生產流水線,備貨充足,常規產品全部倉庫現貨供應! |
專業定制:高級工程師專業選型報價,各種材質非標產品皆可洽談定做! |
詢價請直接撥打021-31261651至銷售部,或通過右側企業QQ在線咨詢。 |
客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
具體商定:是否含稅、交貨期、保質期、付款方式等事宜。 |
其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
產品品牌: | 始高閥門 | 產品名稱: | 電動凸耳式高性能蝶閥 |
產品型號: | 090-D2-B7-F-CL150-C | 閥體材質: | 碳鋼、鑄鋼、不銹鋼CF8/CF8M |
連接方式: | 凸耳式 | 公稱通徑: | DN50-DN1500(2"~60") |
驅動方式: | 電動 | 適用介質: | 水、蒸汽、油品、腐蝕性介質 |
適用溫度: | -50℃~450℃ | 公稱壓力: | 1.0Mpa-4.0Mpa(150LB-300LB) |
設計標準: | GB/T12224、API609、ISO10631、ASME B16.34、EN448 | 法蘭連接尺寸: | HG/T 12224、ASME B16.5、ASME B16.47、EN 1092 |
結構長度: | GB/T12221、API609、ISO5752、ASME B16.10、EN558 | 壓力試驗: | GB/T26480、API598、ISO5208、ANSI B16.104、EN12266 |
閥座材質: | PTFE/RPTFE/PPL/不銹鋼/鎳基合金 | 蝶板材質: | 不銹鋼CF8/CF8M |
填料材質: | PTFE/柔性石墨 | 閥桿材質: | 不銹鋼17-4PH |
執行器形式: | 精小型、電子式、防爆型 | 控制方式: | 開關型、調節型 |
電源電壓: | 110VAC;220VAC;380VAC;50/60Hz | 輸入信號: | 4-20mADC或1~5VDC |
輸出信號: | 4-20mADC | 防護等級: | IP65;IP67;IP68 |
防爆等級: | Exd II BT4;Exd II CT6 | 制造標準: | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
電動凸耳式高性能蝶閥廣泛適用于低壓、中壓、高壓、鋼鐵治金、石油、化工、電力等工業管道上作截斷或調節介質流量用。該閥門采用二維偏心斜錐形閥座密封,蝶板密封采用新型金屬片與彈性材料層疊而成,嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓緊密封,所以密封面摩擦阻力小,關閉時具有越關越緊功能,這樣密封性可靠,開啟確保密封面脫離接觸,保證了密封面不受損傷。該蝶閥結構特點排除了其他類型蝶閥開過位而不能密封的缺點,且在高溫下能正常使用,區別其它類型閥門在高溫使用時因熱膨脹而容易泄漏的缺點。該蝶閥根據使用介質要求,選用不同密封面材料,以保證密封面耐磨損、耐腐蝕、使用壽命長。
1、雙偏心結構,閥桿、蝶板的兩個偏心,實現閥門打開瞬間密封即脫離,減少摩擦損失,提高使用壽命。雙偏心蝶板配合圓弧面閥座,密封面的機械摩擦系數僅為0.07,磨損小,啟閉輕松自如,有效延長使用壽命,達到20萬次啟閉無故障,200萬次無金屬損傷。
2、“溝槽”形圓弧面密封圈:
a:密封圈材料:可依照介質溫度和壓力,選加玻璃纖維或碳纖維(PTFE、RTFE、FPT)等,取得更高的工作性能。
b:有效利用“溝槽”形圓弧面密封圈形體變形,閥板在關閉時,閥座受擠壓發生微量形變,實現彈性密封,比壓均勻無泄漏。
c:在閥板關閉的時候,“C”形的結構形體變形,可以有效利用正向和反向介質自身的壓力,實現雙向無差別密封。
3、V型接疊設計的軸向填料,受填料壓蓋沿軸向壓力作用,實現自激密封,有效防止外漏。適合高頻率開、閉動作的工況。
4、閥軸采用側銷與閥板連接,有效提高了閥軸的強度(閥桿的抗剪切能力)。
5、閥軸兩端均有特設的車輪轂式的開口定位環,有效的防止了閥板開啟或關閉時造成的閥軸上下動作,從而直接造成頂撞執行器使之發生漏氣現象。
6、蝶板四周邊緣經鍍鉻處理之后,又經數控機床加工并打磨電拋光等多道加工工序,密封面光潔度達到11級(鏡面級)。
7、閥腔內帶過力矩限位設置,防止執行器力矩過大或其他突發情況,導致閥板關過,造成密封圈的損壞而出現內漏現象。

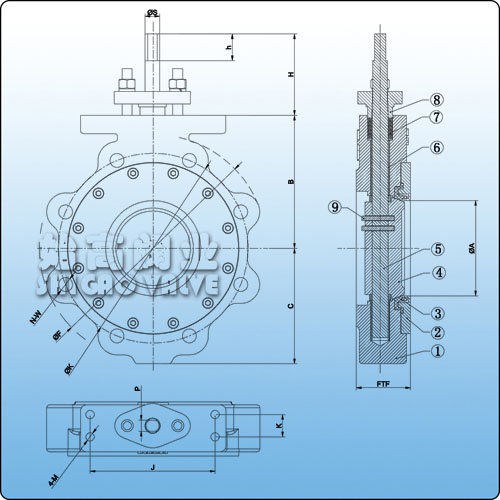

NPS | A | B | C | FTF | H | h | P | S | J | K | M | F | K |
2.5" | 59 | 111.1 | 82.5 | 48 | 82 | 27 | 11.2 | 14.8 | 125.4 | 22.4 | M10 | 180 | 139.7 |
3" | 73 | 120.5 | 93 | 48 | 82 | 27 | 11.2 | 14.8 | 125.4 | 22.4 | M10 | 190 | 152.4 |
4" | 96 | 133.3 | 110 | 54 | 82 | 27 | 11.2 | 14.8 | 125.4 | 22.4 | M10 | 230 | 190.5 |
5" | 111 | 135 | 120 | 57 | 82 | 27 | 11.2 | 14.8 | 125.4 | 22.4 | M10 | 255 | 215.9 |
6" | 142 | 152.4 | 135 | 57 | 82 | 27 | 14 | 18 | 125.4 | 22.4 | M10 | 280 | 241.3 |
8" | 188 | 187.3 | 172 | 64 | 82 | 27 | 15.9 | 21.9 | 125.4 | 22.4 | M10 | 345 | 298.5 |
10" | 236 | 231.8 | 202 | 71 | 97 | 28 | 20.6 | 28 | 142.7 | 37.3 | M12 | 405 | 362 |
電動凸耳式高性能蝶閥閥板與密封圈采用偏心結構,具有結構緊湊、體積小、質量輕、密封可靠、使用壽命長等特點,兼?zhèn)湔{(diào)節和切斷兩種功能。廣泛應用與治金、化工、電力、輕紡、食品、醫藥、造紙等工業部門及市政工程、水廠等管道對自來水、污水、油類液體或空氣、煤氣、天然氣、水蒸氣等介質進行切斷或壓力、流量控制。本系列產品分為PTFE類閥座密封和PTFE+金屬密封圈閥座密封結構,密封泄露等級零泄漏;流量特性為近似等百分比。
