D1 - 電動防爆凸耳式蝶閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 電動防爆凸耳式蝶閥 |
| 產品型號： | 090-D1-B7-X3-16-C | 閥體材質： | 球墨鑄鐵QT450/碳鋼WCB/不銹鋼CF8/不銹鋼CF8M/不銹鋼CF3M |
| 連接方式： | 凸耳對夾式 | 公稱通徑： | DN50-DN1200(2"-48") |
| 驅動方式： | 電動 | 適用介質： | 水、氣、油等 |
| 適用溫度： | -40℃~300℃ | 公稱壓力： | 1.0Mpa-1.6Mpa/10K/150LB/300LB |
| 執行器形式： | 精小型防爆型、OHQ防爆型 | 控制方式： | 開關型、調節型 |
| 電源電壓： | 110VAC；220VAC；380VAC；50/60Hz | 輸入信號： | 4-20mADC或1~5VDC |
| 輸出信號： | 4-20mADC | 防護等級： | IP65；IP67；IP68 |
| 防爆等級： | Exd II BT4；Exd II CT6 | 環境溫度： | -25℃~55℃ |
| 環境濕度： | 10~90%RH | 行程： | 90°~120°/±10° |
| 動作時間： | 7s-120s | 絕緣電阻： | 100MΩ(500VDC) |
| 電機保護： | 過熱保護器(自動恢復型) | 手動控制： | 可拆卸扳手/手輪 |
| 扭矩范圍： | 7N.m-2000N.m | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
電動防爆凸耳式蝶閥具有流通能力大，結構緊湊、重量輕、安裝尺寸小等特點，經濟適用，易于維護。廣泛應用于食品、飲料、化工、水處理、高層建筑、給排水等場合，橡膠襯里蝶閥以一種閥體內腔襯有橡膠的防腐蝕蝶閥，控制腐蝕性流體不與閥體接觸，閥體可用普通鑄鐵或碳鋼，由此來降低成本，襯里的材料有各種橡膠可供選擇，還可更換。
 |
|

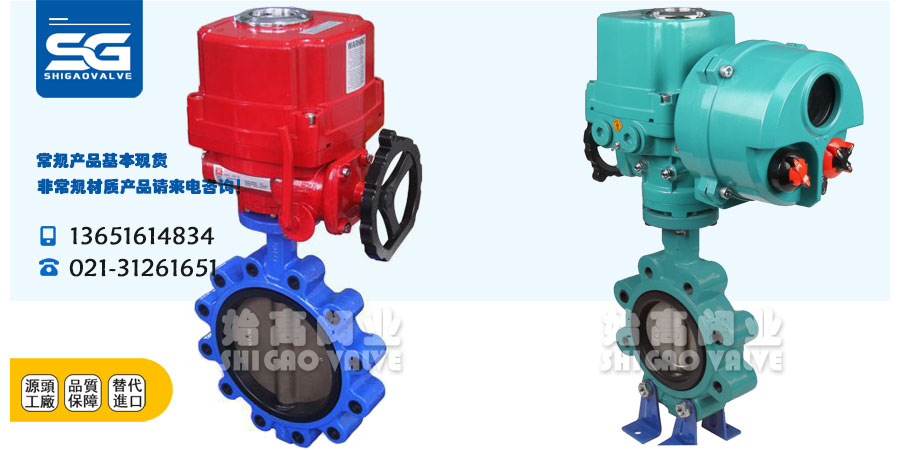

電動防爆凸耳式蝶閥（配OHQ電動執行器） |
調節型電動防爆凸耳式蝶閥（配OHQ電動執行器） |
-閥桿兩端采用摩擦系數較小的軸套，為閥桿提供支撐，可進行正向軸校正并且為制動器提供支撐，可減小閥桿的摩擦力和閥門啟閉扭矩。
-閥瓣采用流線型設計，上下閥桿端與閥座緊密接觸，保證介質不從閥桿表面滲漏，準確的閥板外圓與閥座精密配合，再保證密封副密封的前提下，閥門啟閉力矩小，閥座使用壽命長。
-閥桿采用一軸式結構，閥桿與閥板采用方孔連接，有效的防止閥桿與閥板連接失效，還可確保蝶板的開關準確定位。
-閥座采用軟密封材料，由模具壓制成型，保證閥座與閥體的密封，同時可省略與法蘭的連接墊片，閥門維修時，直接更換閥座，可延長閥門使用壽命。

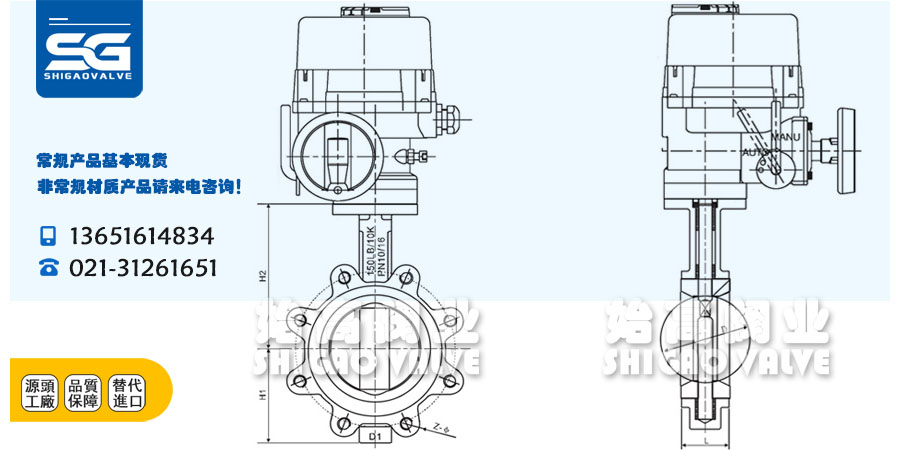

| DN | L | D | PN1.0 | PN1.0 | PN1.6 | PN1.6 | 150LB | 150LB | 10K | 10K | H1 | H2 |
| D1 | Z-d | D1 | Z-d | D1 | Z-d | D1 | Z-d | |||||
| 50 | 42 | 52.9 | 125 | 4-M16 | 125 | 4-M16 | 120.6 | 4-5/8" | 120 | 4-M16 | 73 | 125 |
| 65 | 44.7 | 64.5 | 145 | 4-M16 | 145 | 4-M16 | 139.7 | 4-5/8" | 140 | 4-M16 | 82 | 136 |
| 80 | 45.2 | 78.8 | 160 | 8-M16 | 160 | 8-M16 | 152.4 | 4-5/8" | 150 | 8-M16 | 91 | 142 |
| 100 | 52.1 | 104 | 180 | 8-M16 | 180 | 8-M16 | 190.5 | 8-5/8" | 175 | 8-M16 | 104 | 163 |
| 125 | 54.4 | 123.3 | 210 | 8-M16 | 210 | 8-M16 | 215.9 | 8-3/4" | 210 | 8-M20 | 127 | 176 |
| 150 | 55.8 | 155.6 | 240 | 8-M20 | 240 | 8-M20 | 241.3 | 8-3/4" | 240 | 8-M20 | 138 | 197 |
| 200 | 60.6 | 202.5 | 295 | 8-M20 | 295 | 8-M20 | 298.5 | 8-3/4" | 290 | 12-M20 | 170 | 230 |
| 250 | 65.6 | 250.5 | 350 | 12-M20 | 355 | 12-M24 | 362 | 12-7/8" | 355 | 12-M22 | 204 | 261 |
| 300 | 77 | 301.6 | 400 | 12-M20 | 410 | 12-M24 | 432 | 12-7/8" | 400 | 16-M22 | 241 | 294 |
| 350 | 76.5 | 333.3 | 460 | 16-M20 | 470 | 16-M24 | 476 | 12-1" | 445 | 16-M22 | 263 | 335 |
| 400 | 86.5 | 389.6 | 515 | 16-M24 | 525 | 16-M27 | 540 | 16-1" | 510 | 16-M24 | 309 | 400 |
| 450 | 105.6 | 440.5 | 565 | 20-M24 | 585 | 20-M27 | 578 | 16-1-1/8" | 565 | 20-M24 | 328 | 420 |
| 500 | 132 | 491.6 | 620 | 20-M24 | 650 | 20-M30 | 635 | 20-1-1/8" | 620 | 20-M24 | 361 | 480 |
電動防爆凸耳式蝶閥是一種應用于易燃易爆氣體、液體或粉塵等介質的防爆閥門，設備均經過防靜電處理，防護等級在IP65-68，防爆等級為Exd II BT4或CT4的防爆標志。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的電動防爆凸耳式蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
