Q10 - 電動不銹鋼襯氟球閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 電動不銹鋼襯氟球閥 |

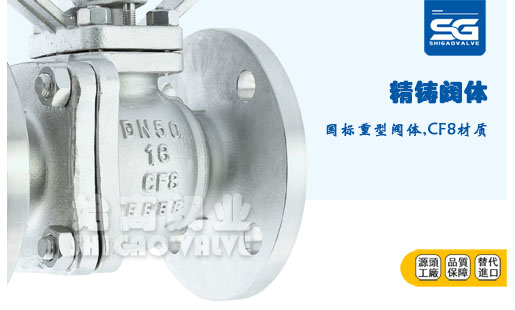

| 產品型號： | 090-Q10-B4-F46-16-P | 閥體材質： | 不銹鋼 |
| 連接方式： | 法蘭 | 適用壓力： | PN16 |
| 公稱通徑： | DN15~DN200 | 驅動方式： | 電動 |
| 適用介質： | 水、氣、油等 | 適用溫度： | -20℃-150℃ |
| 執行器形式： | 精小型、電子式、防爆型 | 控制方式： | 開關型、調節型 |
| 電源電壓： | 110VAC；220VAC；380VAC；50/60Hz | 輸入信號： | 4-20mADC或1~5VDC |
| 輸出信號： | 4-20mADC | 防護等級： | IP65；IP67；IP68 |
| 防爆等級： | Exd II BT4；Exd II CT6 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |

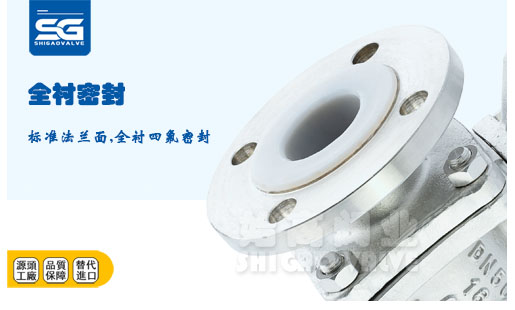

電動不銹鋼襯氟球閥是由電動執行機構和不銹鋼O型襯氟球閥組成。閥體內腔及球芯均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蝕性和密封性。電動襯氟球閥主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷。電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC/380V電源即可控制運轉。電動襯氟球閥、襯四氟電動球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
(1)功能強勁:智能型、調節型、開關式。
(2)體積小巧：體積僅相當于同類產品的35%左右。
(3)使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
(4)保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
(5)智能數控：內置模塊采用計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和準確定位。
 |
 |
 |
 |

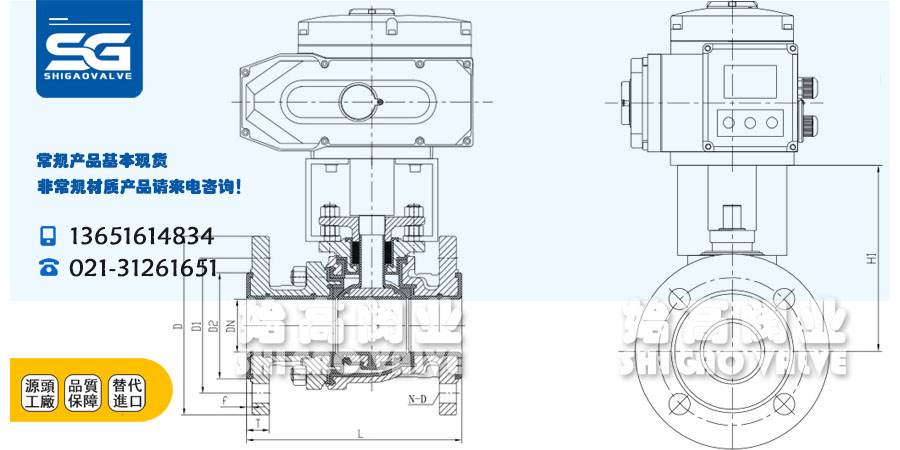

| DN | L | H1 | D | D1 | D2 | T | f | n-d |
| 15 | 140 | 88 | 95 | 65 | 45 | 16 | 2 | 4-14 |
| 20 | 140 | 93 | 105 | 75 | 58 | 16 | 2 | 4-14 |
| 25 | 150 | 100 | 115 | 85 | 68 | 18 | 2 | 4-14 |
| 32 | 165 | 120 | 140 | 100 | 78 | 18 | 2 | 4-18 |
| 40 | 180 | 126 | 150 | 110 | 88 | 18 | 2 | 4-18 |
| 50 | 200 | 135 | 165 | 125 | 102 | 18 | 2 | 4-18 |
| 65 | 220 | 170 | 185 | 145 | 122 | 18 | 2 | 8-18 |
| 80 | 250 | 185 | 200 | 160 | 138 | 20 | 2 | 8-18 |
| 100 | 280 | 215 | 220 | 180 | 158 | 20 | 2 | 8-18 |
| 125 | 320 | 225 | 250 | 210 | 188 | 22 | 2 | 8-18 |
| 150 | 360 | 230 | 285 | 240 | 212 | 22 | 2 | 8-22 |
| 200 | 457 | 260 | 340 | 295 | 268 | 24 | 2 | 12-22 |
電動不銹鋼襯氟球閥是為各種強腐蝕性介質管路的啟閉控制而設計的，廣泛適用于石油、化工、染化、農藥、制酸制堿等行業，是目前防腐閥門設備理想的選擇之一。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的電動不銹鋼襯氟球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
聯系電話：021-31261651
電子郵箱：961134865@qq.com
