SAV-A37C - 美標污水排氣閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 美標污水排氣閥 |
| 產品型號： | SAV-A37C | 閥體材質： | 碳鋼/不銹鋼 |
| 連接方式： | 法蘭 | 公稱通徑： | NPS 2"~8" |
| 驅動方式： | 自動 | 適用介質： | 水、污水 |
| 適用溫度： | -20℃~80℃ | 公稱壓力： | 150LB / 300LB |
| 設計制造： | ASME B31.3 ASME B16.34 | 法蘭標準： | ASME B16.5 |
| 測試標準： | API 598 | 壓力溫度： | ASME B16.34 |
|
閥門概述Product introduction
美標污水排氣閥是專門設計為污水管道排氣的產品。其被設計成杠桿把浮球控制在下面，使污物只能在閥體下部，而不會纏繞在上部排氣口，影響密封性能。該閥適合安裝在污水管路系統的頂端或有閉氣的地方，用來排除管內的氣體以疏通管道，使管線達到正常的運轉。
安裝說明Installation Instructions
-加壓泵站止回閥前后。
-輸水管線的高點。
-輸水管線斜率改變處。
-至少每隔500-1000m應安裝一臺排氣閥。
-減壓閥及調流閥后。
-可能發生水柱分離現象的危險點。
-管道末端。
-水表前。
-隔斷閥的前后均應安裝。

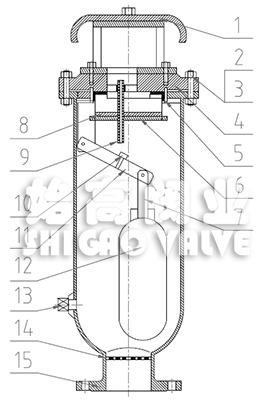

主要零部件材質Material of main parts
| 序號 | 名稱 | 材質 |
| 1 | 防塵蓋 | 碳鋼/304/316/316L |
| 2 | 螺栓 | 304/316 |
| 3 | 螺母 | 304/316 |
| 4 | 上閥蓋 | 碳鋼/304/316/316L |
| 5 | 閥座1 | PTFE |
| 6 | 閥瓣 | 316L |
| 7 | 閥桿 | 316L |
| 8 | 閥瓣固定器 | 316L |
| 9 | 排氣嘴 | 316L |
| 10 | 閥座2 | VITON |
| 11 | 副杠桿 | 316L |
| 12 | 浮球 | 316L |
| 13 | 堵頭 | 碳鋼/不銹鋼 |
| 14 | 緩沖板 | 316L |
| 15 | 閥體 | 碳鋼/304/316/316L |

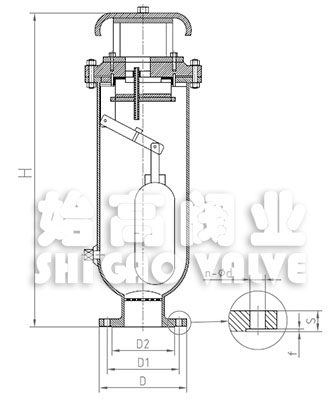

外形尺寸Overall Dimension
| 產品代號 | NPS | H | D | D1 | D2 | S | N-d |
| SAV-A37C-0050 | 2" | 490 | 150 | 120.7 | 92 | 17.5 | 4-19 |
| SAV-A37C-0080 | 3" | 600 | 190 | 152.4 | 127 | 22.5 | 4-19 |
| SAV-A37C-0100 | 4" | 760 | 230 | 190.5 | 157 | 22.5 | 8-19 |
| SAV-A37C-0125 | 5" | 860 | 255 | 215.9 | 186 | 22.5 | 8-22 |
| SAV-A37C-0150 | 6" | 860 | 280 | 241.3 | 216 | 24 | 8-22 |
| SAV-A37C-0200 | 8" | 1010 | 345 | 298.5 | 270 | 76 | 8-22 |
結語Conclusion
美標污水排氣閥能進行微量排氣和大量進排氣。當污水開始進入管道時，塞頭停留在開啟位置，進行大量排氣，當空氣排完時，污水進入閥內，浮球被浮起上升并帶動塞頭關閉，停止大量排氣；當管內水正常輸送時，自然會有少量空氣聚集到管內上部，待其達到一定程度，閥內污水水位下降，浮球隨之下降，此時空氣則由小孔排出；當出現停電，停泵，管內水流空或管內產生負壓時，此時塞頭迅速開啟，吸入大量空氣，確保輸水管線安全。
