U型衛生級隔膜閥
| 產品信息 | |
| 產品型號：SG-230-2 |  021-31261651 |
| 產品口徑：DN25-DN65 |  www.wssso.cn |
| 產品壓力：0-10bar |  961134865@qq.com |
| 產品材質：316L |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、U型衛生級隔膜閥概述
SG-230-2U型衛生級隔膜閥按生產工藝在管道上進行采樣及做用水點使用，復合GPM要求，閥門安裝在環形管道上使用，保證其用水點做到無死角。密封材料采用進口PTFE材料作為膈膜片，復合潔凈要求。閥門采用限位裝置保證其關閉時不會因用力過大損壞膜片。是目前生物制藥廠廣泛使用的衛生級隔膜閥門。
二、U型衛生級隔膜閥參數表
| 工作壓力：0-10bar | 工作溫度：-40-150℃ |
| 驅動機構：手動控制 | 閥體設計：三通閥體設計(帶直部彎頭)設計 |
| 閥體材質：316L | 接口尺寸：主通道(DN25-DN65)，出料口(DN15-DN50) |
| 接口方式：SG-230-2：焊式 | 表面處理：外表面Ra≤0.5μm(SF1)，內表面：Ra≤0.375μm(SF4) |

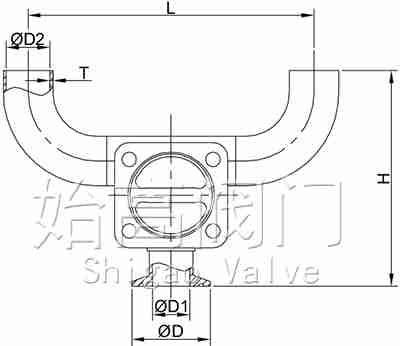

三、U型衛生級隔膜閥尺寸表
| 口徑 | A | C | D | H | L | T |
| DN20-15 | 50.5 | 9.5 | 15.8 | 120.2 | 110.2 | 1.65 |
| DN25-20 | 50.5 | 15.8 | 22.1 | 163.7 | 166.2 | 1.65 |
| DN25-25 | 50.5 | 22.1 | 22.1 | 167.7 | 166.2 | 1.65 |
| DN40-20 | 50.5 | 15.8 | 34.8 | 189.8 | 204.4 | 1.65 |
| DN40-25 | 50.5 | 22.1 | 34.8 | 195.8 | 204.4 | 1.65 |
| DN40-32 | 50.5 | 28.5 | 34.8 | 215.8 | 229.4 | 1.65 |
| DN40-40 | 50.5 | 34.8 | 34.8 | 225.8 | 229.4 | 1.65 |
| DN50-20 | 50.5 | 15.8 | 47.5 | 219.8 | 242.4 | 1.65 |
| DN50-25 | 50.5 | 22.1 | 47.5 | 222.8 | 242.4 | 1.65 |
| DN50-32 | 50.5 | 28.5 | 47.5 | 240.8 | 267.4 | 1.65 |
| DN50-40 | 50.5 | 34.8 | 47.5 | 249.8 | 267.4 | 1.65 |
| DN50-50 | 64.0 | 47.5 | 47.5 | 259.8 | 282.4 | 1.65 |
| DN65-20 | 50.5 | 15.8 | 60.3 | 237.9 | 280.6 | 1.65 |
| DN65-25 | 50.5 | 22.1 | 60.3 | 237.9 | 2806 | 1.65 |
| DN65-40 | 50.5 | 34.8 | 60.3 | 259.9 | 310.6 | 1.65 |
四、應用
衛生級隔膜閥符合格式國際標準設計，滿足各種配置需求，每個閥門串行標識，閥體表面高潔凈平滑、無死角流道設計、自排凈安裝角度，易于拆卸、維護和清潔。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的SG-230-2U型衛生級隔膜閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
