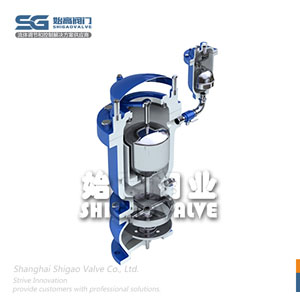

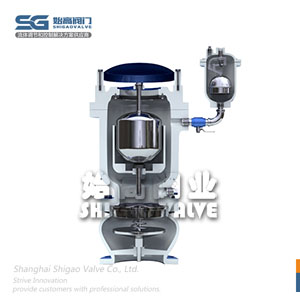

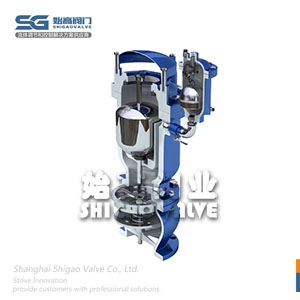

CARV-B31Q - 組合式高速排氣閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 組合式高速排氣閥 |
| 產品型號： | CARV-B31Q | 閥體材質： | 球墨鑄鐵/鑄鋼/不銹鋼/雙相鋼 |
| 連接方式： | 法蘭 | 公稱通徑： | DN50-DN400 |
| 驅動方式： | 自動 | 適用介質： | 水、清水 |
| 適用溫度： | 0℃~70℃ | 公稱壓力： | 1.0Mpa/1.6MPa/2.5MPa |
| 設計制造： | JB/T 12386-2015；CJ/T 217-2013 | 法蘭標準： | GB/T 17241.6-2008；JB/T 79.1-1994 |
| 試壓標準： | GB/T13927-2008 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
|
由于停泵等原因，管道中出現水柱斷流分離，形成負壓，負壓又會將分離的水柱拉回產生撞擊，形成斷流彌合性水錘。組合式高速排氣閥具有分級排氣和預防斷流彌合水錘的功能。緩沖型高速動力排氣閥通過一種可調型的緩沖裝置，來控制排氣閥的排氣，實現分級排氣、防止沖擊水錘、防止斷流彌合水錘等功能，是適合復雜輸水系統的一種功能型空氣閥。
-進、排氣量大。全通徑流線型流道設計，確保進排氣能力強。
-空氣關閉壓力大。因為緩沖裝置的動作壓差比浮球的動作壓差低，浮球不會被空氣吹起而關閉，只會在水的浮力作用下關閉。
-密封效果好。采用軟硬密封相結合的密封結構，同時利用自密封原理，實現了閥門從零壓力至公稱壓力段的階段密封零泄露。
-防止斷流彌合水錘效果好。當分離水柱彌合時，緩沖裝置關閉，將空氣節流，阻止水柱快速撞擊，防止彌合水錘的產生。
-消除沖擊效應。當水流速度較高時，緩沖裝置將高速空氣節流，消除沖擊效應。
-防止沖擊水錘。當高速水流到達空氣閥時，緩沖裝置減緩了水流對空氣閥浮球的沖擊，防止了沖擊水錘。
- 防止充水水錘。當二次通水時，管道內留有大量分段水流，處于管線拐點處會形成撞擊水錘，緩沖裝置限制了拐點處的空氣排氣速度，通過空氣隔斷消除二次充水水錘。
-帶壓排氣量大。微量排氣閥采用杠桿式的結構形式，大大提高微量排氣閥的帶壓排氣能力。
-結構簡單可靠。自由浮球式的結構，閥內構件很少，結構可靠，故障少。
- 防凍裂。適合在北方寒冷地區使用。

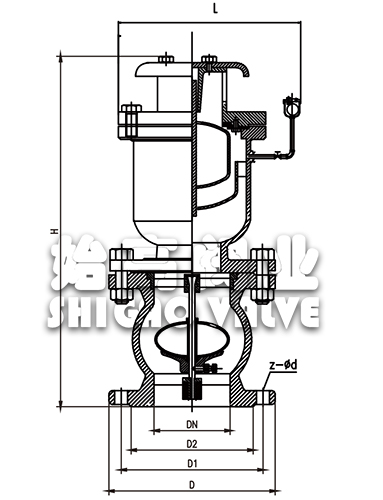

| 產品代號 | Size | DN | L | D | D1 | D2 | H | n-d |
| CARV-B32Q-0050B | 2" | 50 | 305 | 165 | 125 | 99 | 440 | 4-19 |
| CARV-B32Q-0080B | 3" | 80 | 325 | 200 | 160 | 132 | 500 | 8-19 |
| CARV-B32Q-0100B | 4" | 100 | 350 | 220 | 180 | 156 | 550 | 8-19 |
| CARV-B32Q-0150B | 6" | 150 | 430 | 285 | 240 | 211 | 680 | 8-23 |
| CARV-B32Q-0200B | 8" | 200 | 450 | 340 | 295 | 266 | 770 | 8-23 |
| CARV-B32Q-0250B | 10" | 250 | 500 | 395 | 350 | 319 | 870 | 12-23 |
| CARV-B32Q-0300B | 12" | 300 | 550 | 445 | 400 | 370 | 970 | 12-23 |
| CARV-B32Q-0350B | 14" | 350 | 700 | 505 | 480 | 429 | 1200 | 16-23 |
| CARV-B32Q-0400B | 16" | 400 | 750 | 565 | 515 | 480 | 1280 | 16-28 |

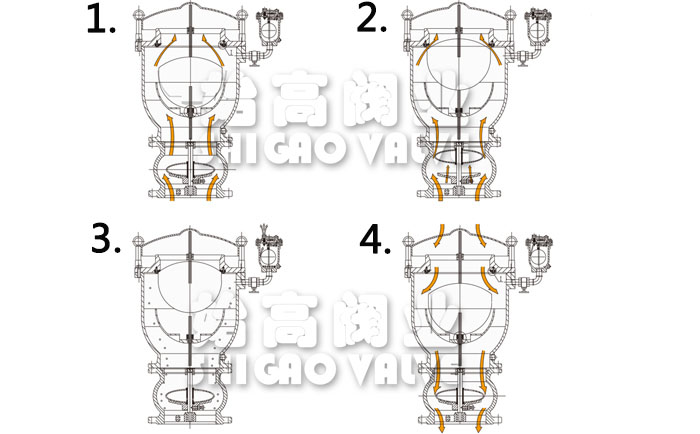

1、管道沖水時，初始大量排氣，緩沖閥浮球不動作，使低壓差通暢。
2、隨氣量增加，在緩沖閥浮球上形成一定壓差，浮球升起節流排氣，水節流后，浮球緩閉防水錘。
3、水流經緩沖后，排氣閥大浮球起關閉，溶解氣體聚集，通過自動排氣閥微量排氣。
4、當停水時，全流量大量吸氣，緩沖閥浮球復位。
組合式高速排氣閥安裝于水泵出水管、長距離輸水管線的局部高點、長水平段、長上坡段、長下坡段、水平段末端等(具體以實際工況為準)，充水時高速排氣；滿管時持續微量排除水中析出的氣體；管道泄水放空時高速吸氣防止管道形成負壓。
