法蘭長軸低溫截止閥短軸法蘭低溫截止閥
| 內容摘要 |

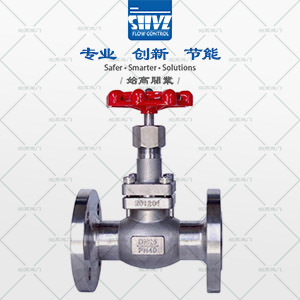

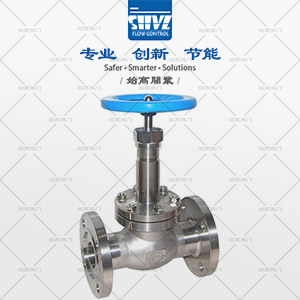

J41F-40P短軸法蘭低溫截止閥具有結構緊湊、設計合理、閥門剛性好、通道流暢、使用壽命長、密封可靠、操作靈活。低溫短軸截止閥主要用于天然氣LNG等低溫或常溫介質的管路系統，具有開關靈活、密封可靠的特點。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
法蘭低溫截止閥參數表
| 產品品牌： | 始高閥門 | 產品名稱： | 法蘭低溫截止閥 |
| 產品型號： | J41F-40P | 閥體材質： | 不銹鋼 |
| 連接方式： | 法蘭式 | 工作壓力： | 4.0MPa |
| 公稱通徑： | DN10~DN100 | 驅動方式： | 手動 |
| 適用介質： | O2、N2、Ar、NG、C2H4等 | 適用溫度： | -80℃～+80℃ |
| 閥蓋材質： | CF8 | 閥瓣密封圈： | PTFE或PCTFE |
| 介質流向： | 由閥瓣下面向上 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
法蘭低溫截止閥簡介
J41F-40P短軸法蘭低溫截止閥具有結構緊湊、設計合理、閥門剛性好、通道流暢、使用壽命長、密封可靠、操作靈活。低溫短軸截止閥主要用于天然氣LNG等低溫或常溫介質的管路系統，具有開關靈活、密封可靠的特點。它的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。

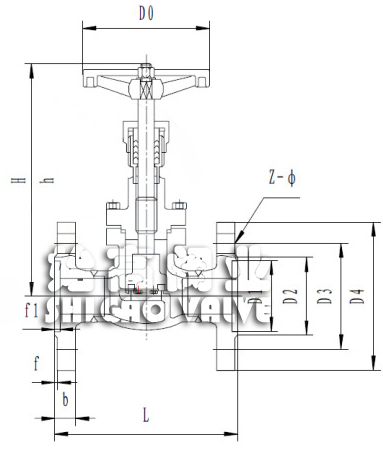

法蘭低溫截止閥的外形和連接尺寸
| 產品代號 | 通徑DN | H | h | L | D0 | D1 | D2 | D3 | D4 | b | f | f1 | z-d |
| S327A10 | 10 | 155 | 145 | 110 | 75 | 40 | 41 | 60 | 90 | 14 | 2 | 4 | 4-14 |
| S327A15 | 15 | 155 | 145 | 110 | 75 | 45 | 45 | 65 | 95 | 16 | 2 | 4 | 4-14 |
| S327A20 | 20 | 185 | 175 | 140 | 100 | 51 | 55 | 75 | 105 | 16 | 2 | 4 | 4-14 |
| S327A25 | 25 | 185 | 175 | 140 | 100 | 58 | 65 | 85 | 115 | 16 | 2 | 4 | 4-14 |
| S327A32 | 32 | 215 | 200 | 160 | 120 | 66 | 78 | 100 | 135 | 18 | 3 | 4 | 4-14 |
| S327A40 | 40 | 215 | 200 | 160 | 120 | 76 | 85 | 110 | 145 | 18 | 3 | 4 | 4-18 |
| S327A50 | 50 | 270 | 255 | 200 | 160 | 88 | 100 | 125 | 160 | 20 | 3 | 4 | 4-18 |
| S327A65 | 65 | 270 | 255 | 220 | 200 | 110 | 120 | 145 | 180 | 22 | 3 | 4 | 4-18 |
| S327A80 | 80 | 360 | 320 | 260 | 200 | 121 | 135 | 160 | 195 | 22 | 3 | 4 | 8-18 |
| S327A100 | 100 | 360 | 320 | 292 | 240 | 150 | 160 | 190 | 230 | 24 | 3 | 4.5 | 8-23 |
結語
法蘭低溫截止閥用于低溫儲罐的氣向閥或接觸低溫液體面積較小的部位管路。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的法蘭低溫截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
