低溫升壓調壓閥低溫降壓調壓閥
| 內容摘要 |
DY22F-25P低溫降壓調壓閥是當儲槽內介質壓力低于設定值時，閥門處于關閉狀態；當介質壓力高于設定值時，由于介質壓力對膜片作用力大于彈簧力，膜片向上運動，帶動閥頂升高，閥門開啟，介質流向出口降低儲槽壓力，知道儲槽內壓力低于設定值，閥門關閉。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
低溫降壓調壓閥參數表
| 產品品牌： | 始高閥門 | 產品名稱： | 低溫降壓調壓閥 |
| 產品型號： | DY22F-25P | 閥體材質： | 不銹鋼 |
| 膜片材質： | 0Cr18Ni9 | 公稱壓力： | 2.5MPa |
| 公稱通徑： | DN10~DN50 | 驅動方式： | 自動 |
| 適用介質： | LNG、LO2、LN2、LAr、CO2等氣、液體 | 適用溫度： | -196℃～+80℃ |
| 彈簧材質： | 60Si2MnA | 密封材質： | PTFE、PCTFE |
| 注意： | 氧氣忌油 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
低溫降壓調壓閥簡介
DY22F-25P低溫降壓調壓閥是當儲槽內介質壓力低于設定值時，閥門處于關閉狀態；當介質壓力高于設定值時，由于介質壓力對膜片作用力大于彈簧力，膜片向上運動，帶動閥頂升高，閥門開啟，介質流向出口降低儲槽壓力，知道儲槽內壓力低于設定值，閥門關閉。
低溫降壓調壓閥的工作原理

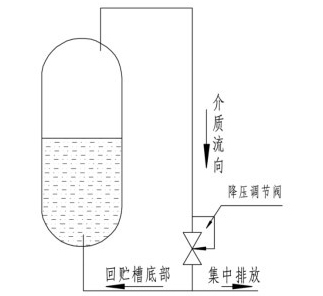

當貯槽內介質壓力低于設定值時，閥門處于關閉狀態；當介質壓力高于設定值時，由于介質壓力對膜片作用力大于彈簧力，膜片向上運動，帶動閥頂升高，閥門開啟，介質流向出口降低貯槽壓力，知道直到貯槽內介質壓力低于設定值，閥門關閉。如右圖 |
 |
低溫降壓調壓閥的調節壓力范圍
| 產品代號 | 公稱壓力MPa | 閥前調壓范圍MPa | 開啟壓力MPa | 關閉壓力MPa |
| S287DE10~50 | 2.5 | 0.2-0.8 | 0.22-0.88 | 0.18-0.72 |
| S288DE10~50 | 2.5 | 0.8-1.6 | 0.88-1.76 | 0.72-1.44 |

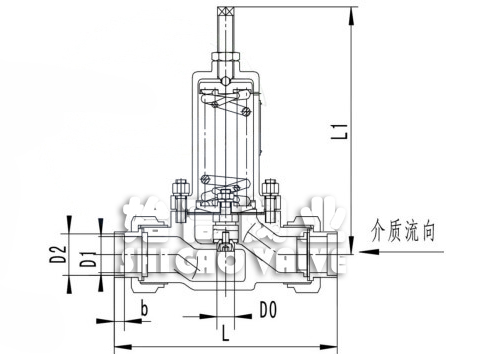

低溫降壓調壓閥的外形和連接尺寸
| 產品代號 | L1 | L | D1 | D2 | D0 |
| S287-288DE10 | 166 | 157 | 10 | 14.5 | 10 |
| S287-288DE15 | 197 | 195 | 15 | 18.5 | 12 |
| S287-288DE20 | 245 | 250 | 20 | 25.5 | 14 |
| S287-288DE25 | 249 | 250 | 25 | 32.5 | 14 |
| S287-288DE32 | 314 | 300 | 32 | 38.5 | 18 |
| S287-288DE40 | 321 | 300 | 40 | 45.5 | 20 |
| S287-288DE50 | 341 | 325 | 50 | 57.7 | 25 |
結語
低溫降壓調節閥當壓力大于設定值時，通過壓力本身打開減壓閥通道控制閥，實現減壓。壓力通過減壓小于設定值時，減壓閥通道控制閥關閉。
