法蘭雙偏心橡膠密封蝶閥

法蘭雙偏心橡膠密封蝶閥摘要

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	法蘭雙偏心橡膠密封蝶閥
產品型號：	D342X	閥體材質：	鑄鋼、球墨鑄鐵GGG-50
連接方式：	法蘭式	公稱通徑：	DN100-DN2400(4"-96")
驅動方式：	蝸輪、電動	適用介質：	淡水、海水、油品、空氣、弱腐蝕性介質
適用溫度：	-29℃-200℃	公稱壓力：	1.0Mpa-2.5Mpa
表面處理：	環氧樹脂涂層	蝶板材質：	鑄鋼、球墨鑄鐵GGG-50
閥桿材質：	不銹鋼	閥座材質：	三元乙丙、丁腈橡膠、不銹鋼
設計與制造標準：	GB/T 122238/AWWA C504、C516/API 609/EN 593/ISO 10631	結構長度標準：	GB/T 12221/AWWA C504、C516/API 609、ASME B16.10/EN 558/ISO 5752
連接法蘭標準：	GB/T 9113/AWWA C207/ASME B16.5、ASME B16.47/EN 1092/ISO 7005	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

一、產品概述

D342X法蘭雙偏心橡膠密封蝶閥是根據美國水工協會標準AWWA C504、AWWW C516標準和BS EN593標準、ISO 10631標準、GB/T12238標準設計生產的雙向橡膠密封蝶閥，具有密封性能好，工作壽命長，結構簡單，拆裝方便，廣泛應用于給排水、水處理、電力、造船、化工、醫藥等行業，起切斷流體和調節流量等作用。

雙偏心法蘭蝶閥適用于自來水系統、電廠及工業管路作為雙向啟閉及調節設備使用，其調節范圍為0度到90度之間。本系列蝶閥之蝶板采用流通式雙平板桁架結構設計(如采用單向流時，請將閥門閥體正向安裝)，并采用高強度球墨鑄鐵或鑄鋼制造，以確保水流沖擊下蝶板的強度及較低的水損。D342X法蘭雙偏心蝶閥的閥座材質使用四氟乙烯材料，可以有效的防腐蝕，此外也可以采用金屬密封閥座，來適應高溫工況環境(但是采用金屬密封閥座的雙偏心蝶閥，蝶板與閥座的密封面是線接觸，密封屬于位置密封結構，這種密封結構不能耐高壓，如果在高壓的工況中使用會產生大量的泄露，所以在高壓的工況環境或要求切斷嚴密的系統中，不能使用金屬密封閥座的雙偏心蝶閥)。

二、相關特點

1、雙偏心彈性閥座密封系統，雙向密封零泄漏。
2、優秀的氣液體隔絕功能和可靠的流量調節特性。
3、易于更換和調節密封性能的彈性密封圈。
4、啟閉迅速，操作靈活，輕便省力。
5、調節密封圈的壓緊程度，使密封壓縮量控制在較佳狀態，使用壽命更長。

三、結構特點

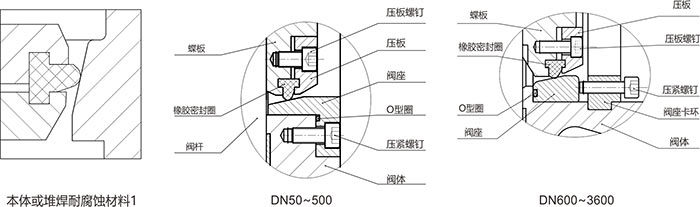

法蘭雙偏心橡膠密封蝶閥結構

1、由于采用雙偏心結構，閥門在開啟過程中，蝶板逐漸脫離閥座，減少了密封面之間的摩擦，從而延長了使用壽命。
2、閥座結構設計: 鑄鋼閥體，閥座采用本體+堆焊耐腐蝕材料；鑄鐵閥體，閥座采用活動型閥座。

四、零部件材質

序號	零部件名稱	材質
1	銷	410/420/304/XM-19/17-4PH/F51
2	蝶板	ASTM A536 65-45-12/ ASTM A536 60-40-18 / CF8 / 4A
3	密封圈	EPDM/NBR/VITON/FPM
4	壓板	A105 /304 / 316 / F51
5	壓板螺釘	8.8 / B7 / B8 / B8M
6	閥體	ASTM A536 65-45-12(GGG50)/ ASTM A536 60-40-18(GGG40)
7	上軸套	SF-1 / SF-1S / C95800
8	O形圈	EPDM/NBR/VITON/FPM
9	壓蓋	GGG40/ C95800
10	壓蓋螺釘	8.8 / B7 / B8 / B8M
11	上閥桿	410/420/304/XM-19/17-4PH/F51
12	下軸套	SF-1 / SF-1S / C95800
13	下閥桿	410/420/304/XM-19/17-4PH/F51
14	對開卡環	1035 /304 /316 /F51
15	O形圈	EPDM/NBR/VITON/FPM
16	底蓋螺釘	8.8 / B7 / B8 / B8M
17	底蓋	A105 /304 /316 /F51
18	O形圈	EPDM/NBR/VITON/FPM
19	閥座	304 / 316 / F51
20	閥座卡環	A105 / 304 / 316 / F51
21	壓緊螺釘	8.8 / B7 / B8 / B8M

五、外形尺寸表

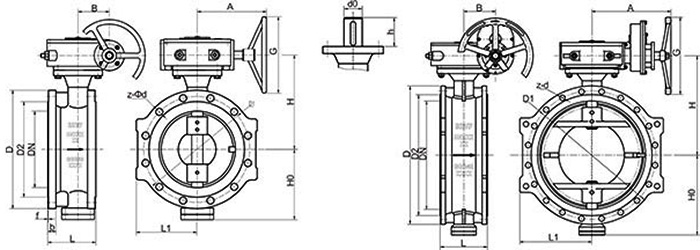

法蘭雙偏心橡膠密封蝶閥外形尺寸

DN	L	D	D1	D2	f	b	z-d	H0	H	L1	A	B	G	重量KG
80	114	200	160	132	3	19	8-19	100	180	105	144	50	180	16
100	127	220	180	156	3	19	8-19	110	210	113	144	50	180	24
125	140	250	210	184	3	196	8-19	125	225	130	144	50	180	29
150	140	285	240	211	3	19	8-23	160	255	151	200	63	300	36
200	152	340	295	266	3	20	8-23	182	275	175	200	63	300	65
250	165	395	350	319	3	22	12-23	222	300	215	230	80	350	75
300	178	445	400	370	4	25	12-23	265	340	241	230	80	350	84
350	190	505	460	429	4	25	16-23	300	375	270	260	125	400	120
400	216	565	515	480	4	25	16-28	335	400	300	260	125	400	170
450	222	615	565	530	4	26	20-28	365	460	330	260	125	400	190
500	229	670	620	582	4	27	20-28	400	510	368	260	125	400	291
600	267	780	725	682	5	30	20-31	450	555	405	290	160	500	348
700	292	895	840	794	5	33	24-31	510	635	470	418	200	600	523
800	318	1015	950	901	5	35	24-34	580	705	520	418	200	600	720
900	330	1115	1050	1001	5	38	28-34	655	800	568	510	263	700	850
1000	410	1230	1160	1112	5	40	28-37	710	865	625	510	263	700	1109
1200	470	1455	1380	1328	5	45	32-41	845	995	738	550	333	800	1561
1400	530	1675	1590	1530	5	46	36-44	965	1100	848	550	333	800	2350

聲明：本文中所有文字、數據、圖片均只適用于參考。需要查看更多的法蘭雙偏心橡膠密封蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
