D3 - 電動對夾式三偏心蝶閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 電動對夾式三偏心蝶閥 |
| 產品型號： | 090-D3-B7-H-16-P | 閥體材質： | 碳鋼WCB、鍛鋼A105、不銹鋼CF8/CF8M |
| 連接方式： | 對夾式 | 公稱通徑： | DN50-DN1200(2"-48") |
| 驅動方式： | 電動 | 適用介質： | 水、油品、蒸汽 |
| 適用溫度： | -40℃~300℃ | 公稱壓力： | 1.0Mpa-4.0Mpa(150LB-300LB) |
| 設計標準： | GB/T12224、API609、ISO10631、ASME B16.34、EN448 | 法蘭連接尺寸： | HG/T 12224、ASME B16.5、ASME B16.47、EN 1092 |
| 結構長度： | GB/T12221、API609、ISO5752、ASME B16.10、EN558 | 壓力試驗： | GB/T26480、API598、ISO5208、ANSI B16.104、EN12266 |
| 執行器形式： | 精小型、電子式、防爆型 | 控制方式： | 開關型、調節型 |
| 電源電壓： | 110VAC；220VAC；380VAC；50/60Hz | 輸入信號： | 4-20mADC或1~5VDC |
| 輸出信號： | 4-20mADC | 防護等級： | IP65；IP67；IP68 |
| 防爆等級： | Exd II BT4；Exd II CT6 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
電動對夾式三偏心蝶閥采用彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的冶金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和截?cái)嗔黧w使用。該閥采用三偏心結構，閥座與蝶板密封面均采用鑄鋼和不銹鋼制成，具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國窖GB/T13927-92閥門壓力試驗標準。
D973H電動蝶閥由電動執行器和三偏心蝶閥組成。蝶閥為對夾連接，采用三偏心結構，密封效果好，蝶板啟閉過程中與閥座摩擦很小，延長了密封面使用壽命。密封面材料采用金屬硬密封結構，耐高溫，耐磨損，可用于蒸汽等高溫介質。電動執行器驅動開關動作，使用方便，有反饋信號輸出給控制器，及時掌握蝶閥開關狀態。調節型電動執行器可以接收控制系統模擬信號4-20mA，比例控制蝶板轉動角度，進行調節控制。
1、本閥采用三偏心密封結構，閥座與蝶板接近無摩擦，具有越關越緊的密封功能。
2、密封圈選用不銹鋼制成，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均有優良的密封性能。
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨，使用壽命長。
4、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

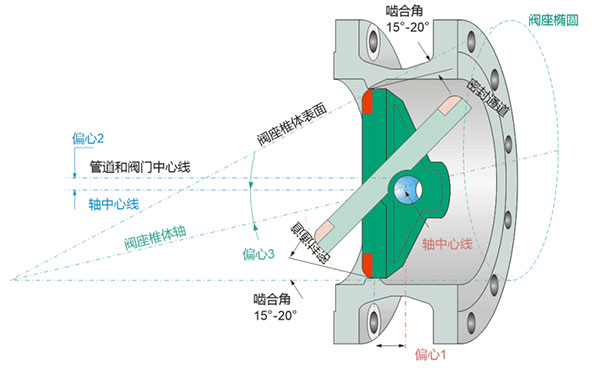

閥門采用三偏心結構，即在普通金屬硬密封雙偏心蝶閥的基礎上增加了個角度偏心。這個角度偏心的主要作用是：使閥門在開啟或關閉動作的過程中，密封環與閥座之間的任意一點都會迅速脫開或接觸，做到密封副之間真正的"無摩擦"，延長了閥門的使用壽命。
偏心1：閥軸位于閥座軸后面，使得密封能夠完全緊密環繞接觸整個閥座。
偏心2：閥軸中心線偏離管道和閥門中心線，這就免受閥門開啟和關閉的干擾。
偏心3：閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。

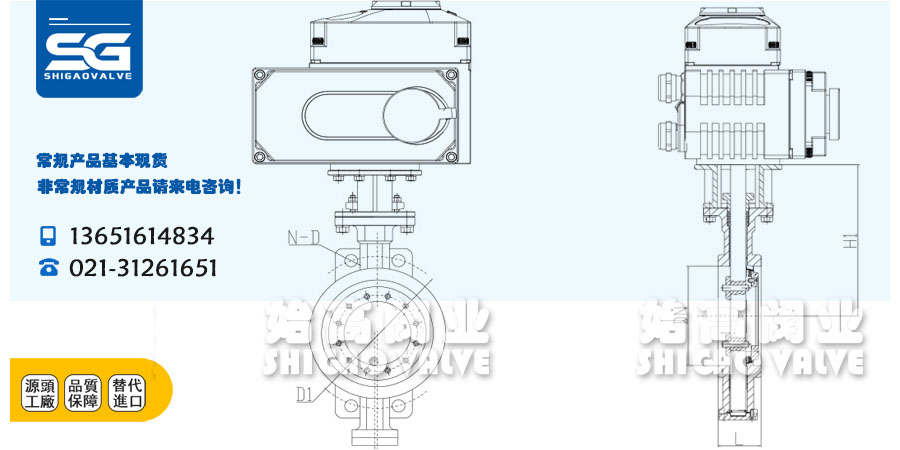

| DN | L | D1 | N-D |
| 50 | 43 | 125 | 4-18 |
| 65 | 46 | 145 | 8-18 |
| 80 | 49 | 160 | 8-18 |
| 100 | 56 | 180 | 8-18 |
| 125 | 64 | 210 | 8-18 |
| 150 | 70 | 240 | 8-22 |
| 200 | 71 | 295 | 8-22 |
| 250 | 76 | 350 | 12-22 |
| 300 | 83 | 400 | 12-22 |
| 350 | 92 | 460 | 16-22 |
| 400 | 102 | 515 | 16-26 |
電動對夾式三偏心蝶閥系列是長壽命、節能型蝶閥，其結構采用三維偏心原理設計，閥座采用硬軟密封兼容的多層次結構或者全金屬密封結構，是一種能在較高溫度和較高壓力環境上使用的高性能蝶閥產品。本產品被廣泛地應用到冶金、鋼鐵、電力、石油、化工、供熱、空氣、煤氣、可燃?xì)怏w、市政供水以及給排水等腐蝕性介質的管道上，作為截止或調節介質流量使用。三偏心蝶閥對夾、凸耳、法蘭、環接、對接焊、夾套等各種結構長度都可以對應。由于材料選擇余地很大，高低溫及各種酸、堿等腐蝕性介質也都能對應自如。特別是在大口徑方面，以其零泄漏的優勢，在關斷閥上，正在不斷地取代粗大的閘閥和球閥；同樣，其優秀的調控機能在調控閥上也正在不斷地取代笨重的截止閥。
