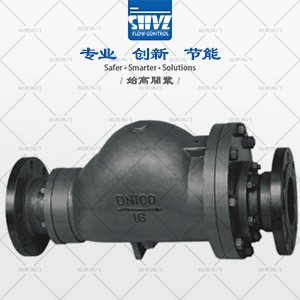

G3,G5,GM,GSB,GH4 - 杠桿浮球式疏水閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 杠桿浮球式疏水閥 |
| 產品型號： | G3,G5,GM,GSB,GH4 | 閥體材質： | 鑄鋼WCB；不銹鋼CF8 |
| 連接方式： | 法蘭 | 公稱通徑： | DN25~DN100 |
| 驅動方式： | 自動 | 適用介質： | 蒸汽；空氣；凝結水 |
| 工作溫度： | ＜300℃ | 公稱壓力： | PN16~PN40 |
| 安裝位置： | 水平連接 | 設計制造： | EN 26704；ISO 6552 |
| 連接長度： | EN 26554；GB/T 12250 | 試驗標準： | GB/T 12251-2005；EN 26948 |
|
G3,G5,GM,GSB,GH4系列杠桿浮球式疏水閥剛啟動時，自動排空氣裝置處于開啟狀態，迅速排除系統中的不凝結氣體。當蒸汽和熱凝結水進入時，閥腔內溫度隨之升高，排氣裝置自動關閉；此時浮球隨水位的變化而自動升降，帶動杠桿調節閥座孔的開度，連續排放凝結水。當凝結水停止進入時，浮球靠自重下降，驅使杠桿帶動閥芯關閉閥座孔。由于閥座孔在凝結水位下，形成水封，工作時達到無新鮮蒸汽泄漏。
-平衡雙閥座設計，與同類的疏水閥相比體積小而排量大，在大排量場合能發揮作用；
-內置雙金屬空氣自動排放閥，可防止空氣氣堵；
-全部部件安裝在閥蓋上，方便養護；

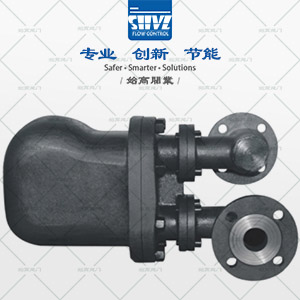

-GSB系列進出口不在同一水平線上。法蘭配管靈活，即可左進右出，也可右進左出或上進下出。

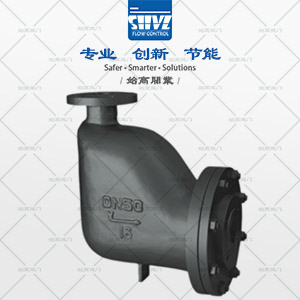

-GH4為角式連接，上進側出。

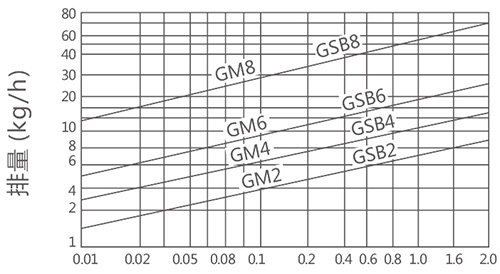

注：1、圖中曲線標注的編號(4、8、12等)代表相應工作壓差下的排量及閥座代號。
2、壓差是指疏水閥的入口端與出口端的壓力差。

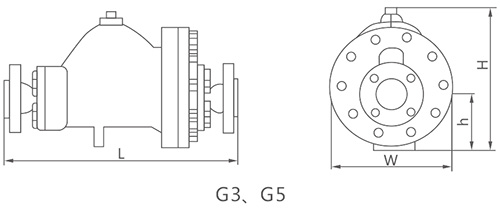

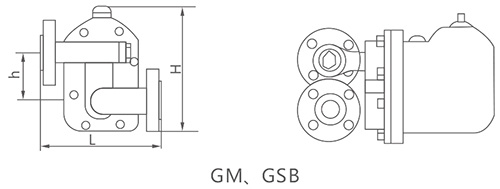

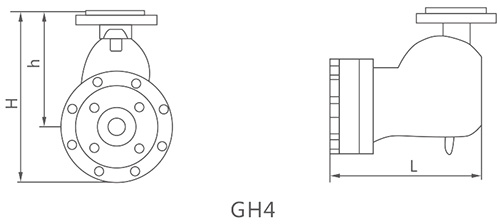

| 型號 | DN | L | H | h | W |
| G3-10-16-21 | 25-50 | 265 | 280 | 115 | 230 |
| G5-10-16-21 | 50-100 | 360 | 300 | 120 | 260 |
| GH3-10R | 25-32 | 427 | 20 | 115 | 230 |
| GH3-16R | 25-50 | 437 | 280 | 115 | 230 |
| GH3-21R | 50 | 457 | 280 | 115 | 230 |
| GH5-10-16R | 15-100 | 570 | 300 | 120 | 260 |
| GH5-21R | 50-100 | 570 | 300 | 120 | 260 |
| GH4-50 | 40-80 | 345 | 430 | 340 | 270 |
| GM2/GSB2-10/20 | 25-40 | 200 | 230 | 83 | - |
| GM2/GSB2-10/20 | 50 | 210 | 230 | 83 | - |
| GM4/GSB4-10/20 | 32-50 | 200 | 310 | 105 | - |
| GM6/GSB6-10/20 | 40-80 | 270 | 345 | 130 | - |
| GM8/GSB8-10/20 | 80-100 | 350 | 482 | 174 | - |
G3,G5,GM,GSB,GH4杠桿浮球式疏水閥是利用蒸汽和冷凝水的密度差來操作的。通過凝結水液位變化，使浮球升降帶動閥瓣的開啟或關閉，達到阻氣排水的目的。這種類型的疏水閥操作十分便利，閥門能在冷凝水負荷變化時有效工作，同時不受操作壓力驟然變化的影響。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的G3,G5,GM,GSB,GH4杠桿浮球式疏水閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
