不銹鋼絲扣過濾器
| 內容摘要 |
不銹鋼絲扣過濾器是輸送介質管道上不可缺少的一種裝置之一，通常安裝在減壓閥、泄壓閥、定水位閥或其他設備的進口端，用來過濾介質中的雜質，以保護閥門及設備的正常使用。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 不銹鋼絲扣過濾器 |
| 產品型號： | YG-B1-F-16-P | 閥體材質： | CF8;CF8M |
| 連接方式： | 絲扣螺紋 | 公稱通徑： | DN8~DN100 |
| 驅動方式： | 自動 | 適用介質： | 水、油、氣、硝酸類、醋酸類 |
| 適用溫度： | 0℃≤t≤120℃ | 公稱壓力： | 800WOG |
| 設計及制造標準： | ANSI B16.34、GB/T-12224-2015 | 試驗標準： | API598、GB/T13927-2008、EN12516-3 |
| 螺紋標準： | G、BSP、BSPT、DIN259 、DIN2999、ISO228 、NPT 、PT 、ISO7/1 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
不銹鋼絲扣過濾器是輸送介質管道上不可缺少的一種裝置之一，通常安裝在減壓閥、泄壓閥、定水位閥或其他設備的進口端，用來過濾介質中的雜質，以保護閥門及設備的正常使用。當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此使用維護方便。

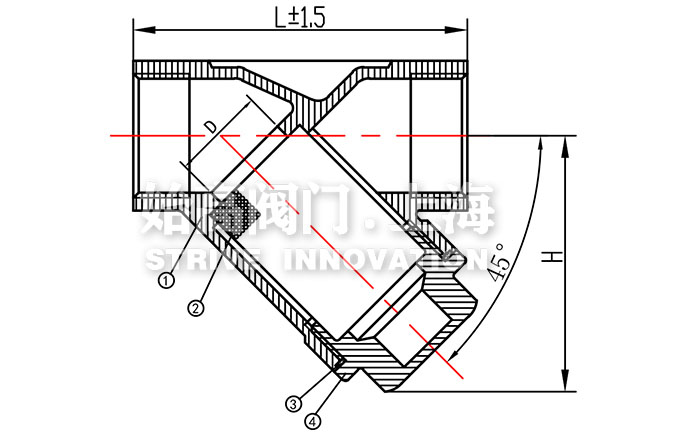

| 序號 | 零件名稱 | 材質 |
| 1 | 閥體 | CF8/CF8M |
| 2 | 過濾網 | SS304/SS316 |
| 3 | 墊圈 | PTFE/RPTFE |
| 4 | 閥蓋 | CF8/CF8M |
| 產品代號 | SIZE | DN | D | L±1.5 | H | KG |
| YG-B1-F-16-P-0008 | 1/4 | 8 | 8 | 54 | 35 | 0.135 |
| YG-B1-F-16-P-0010 | 3/8 | 10 | 10 | 54 | 35 | 0.120 |
| YG-B1-F-16-P-0015 | 1/2 | 15 | 15 | 59 | 45 | 0.155 |
| YG-B1-F-16-P-0020 | 3/4 | 20 | 20 | 73 | 60 | 0.275 |
| YG-B1-F-16-P-0025 | 1 | 25 | 25 | 84 | 63 | 0.355 |
| YG-B1-F-16-P-0032 | 1-1/4 | 32 | 32 | 97 | 80 | 0.55 |
| YG-B1-F-16-P-0040 | 1-1/2 | 40 | 40 | 106 | 88 | 0.73 |
| YG-B1-F-16-P-0050 | 2 | 50 | 50 | 127 | 109 | 1.235 |
| YG-B1-F-16-P-0065 | 2-1/2 | 65 | 65 | 165 | 138 | 2.43 |
| YG-B1-F-16-P-0080 | 3 | 80 | 80 | 188 | 153 | 3.835 |
| YG-B1-F-16-P-0100 | 4 | 100 | 100 | 232 | 196 | 5.835 |
1、根據過濾器的使用范圍合理地使用。
2、安裝前應將管道內的焊渣、雜物去掉干凈，以免損壞過濾器。 3、安裝時應按過濾器的箭頭方向進行。
4、過濾器的運行及維護系統 工作一段時間后（一般不超過一周），應進行清洗，以去掉系統初始運行時積聚在濾網 上的雜質污物。在此后， 須定期清洗。清洗次數依據工況條件而定。若過濾器不帶排絲堵，則清洗過濾器時要將濾網限位器以及濾網拆下。警告∶每次維護、清洗前，應將過濾器與帶壓系統隔離。清洗后，重新安裝時要使用新的密封墊。
5、過濾器使用中，應定期檢查是否工作正常，發現異常情況，應立即去掉，以免造成事故。
6、長期存放時，應置于通風干燥處，并定期檢查和保養。
過濾器過濾精度可由濾網的大小來控制，過濾面積可定做。一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-300目/cm2。過濾器會產生阻力損失，水用過濾器在一般計算額定流速下，壓力損失為0.52-1.2kpa。Y型銅過濾器適用介質可為水，油、氣�？砂从脩粢笾谱鳛V網，其外型基本相同(Y型)，內部件全部采用不銹鋼。需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護方便。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的不銹鋼絲扣過濾器性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
