Q1 - 電動化工部法蘭球閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 電動化工部法蘭球閥 |
| 產品型號： | Q090-Q1-B4-F-16-P | 閥體材質： | 不銹鋼304、316、316L |
| 連接方式： | 法蘭 | 公稱通徑： | DN15~DN200 |
| 驅動方式： | 電動 | 適用介質： | 水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等 |
| 適用溫度： | -20°C ~ +150°C/-20°C ~ +220°C | 公稱壓力： | 1.6Mpa-4.0Mpa |
| 設計標準： | GB/T 12237-2007 | 結構長度： | GB/T 12221 |
| 法蘭連接： | GB/T9112-9124,HG/T20592-2009,/JB/T74-90 | 壓力與溫度： | GB/T9131、ASME B16.34 |
| 執行器形式： | 精小型、電子式、防爆型 | 控制方式： | 開關型、調節型 |
| 電源電壓： | 110VAC；220VAC；380VAC；50/60Hz | 輸入信號： | 4-20mADC或1~5VDC |
| 輸出信號： | 4-20mADC | 防護等級： | IP65；IP67；IP68 |
| 防爆等級： | Exd II BT4；Exd II CT6 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
電動化工部法蘭球閥設計制造標準按照HG部執行，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。主要用于截斷或接通管路中的介質，密封效果會優于其他類型閥門，由于球體原因故閥門整體長度較長給安裝空間造成一定的限制，內裝式軸肩及聚四氟乙烯（或增強石墨）推力墊結構防止閥桿因管道內壓力而吹出，同時聚四氟乙烯（或增強石墨）材料減小閥門的啟閉扭矩，使操作更為省力。廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。
球閥的主要特點是本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質化工部法蘭標準代號與化工閥門標準跟國標閥門標準區別不大，主要在于法蘭面的區別，化工閥門法蘭面主要分為：管平焊法蘭、帶頸法蘭、對焊法蘭、環連接法蘭、承插法蘭、及盲板等。上管法蘭標準主要有兩個體系，即以德國DIN為代表的歐洲管法蘭體系和以美國ANSI管法蘭為代表的美洲管法蘭體系。除此之外，還有日本JIS管法蘭。該球閥與介質接觸部位均為耐腐蝕的不銹鋼，這種軟密封球閥用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣過氧化氫、硝酸、醋酸、燒堿等腐蝕性介質。軟密封不銹鋼法蘭球閥通常使用在醫療衛生裝置、食品機械、化工酸堿腐蝕性裝置和管路系統中。
（1）流體阻力小、球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。
（2）止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
（3）閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
（4）閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
（5）由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
（6）下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。

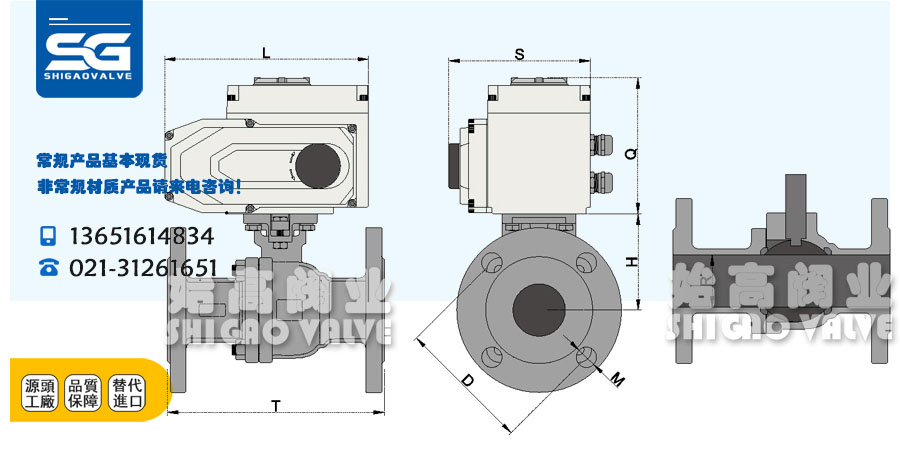

| PN | DN | L | D | G | f | T | C | K4 | K3 | K2 | K1 | H2 | H1 | d | N-d |
| PN16-PN40 | 15 | 130 | 95 | 45 | 2 | 16 | 9 | 42 | 50 | 6 | 7 | 9 | 52 | 65 | 4-14 |
| 20 | 130 | 105 | 58 | 2 | 18 | 9 | 42 | 50 | 6 | 7 | 9 | 56.5 | 75 | 4-14 | |
| 25 | 140 | 115 | 68 | 2 | 18 | 11 | 42 | 50 | 6 | 7 | 11 | 65 | 85 | 4-14 | |
| 32 | 165 | 140 | 78 | 2 | 18 | 11 | 42 | 50 | 6 | 7 | 11 | 73.5 | 100 | 4-18 | |
| 40 | 165 | 150 | 88 | 2 | 18 | 14 | 50 | 70 | 7 | 9 | 14 | 81.5 | 110 | 4-18 | |
| 50 | 203 | 165 | 102 | 2 | 20 | 14 | 50 | 70 | 7 | 9 | 14 | 89 | 125 | 4-18 | |
| PN16 | 65 | 222 | 185 | 122 | 2 | 18 | 17 | 70 | 102 | 9 | 11 | 17 | 116 | 145 | 8-18 |
| 80 | 241 | 200 | 138 | 2 | 20 | 17 | 70 | 102 | 9 | 11 | 17 | 127 | 160 | 8-18 | |
| 100 | 305 | 220 | 158 | 2 | 20 | 17 | 70 | 102 | 9 | 11 | 17 | 149.5 | 180 | 8-18 | |
| 125 | 356 | 250 | 188 | 2 | 22 | 22 | 102 | 125 | 11 | 13 | 22 | 173 | 210 | 8-18 | |
| 150 | 394 | 285 | 212 | 2 | 22 | 27 | 125 | 140 | 13 | 17 | 27 | 204 | 240 | 8-22 | |
| 200 | 457 | 340 | 268 | 2 | 24 | 36 | 125 | 140 | 13 | 17 | 36 | 256 | 295 | 12-22 |
電動化工部法蘭球閥是工業管線上流體控制的一種重要附件之一， 化工部閥門不僅適用范圍廣，而且用量多，當然化工閥門比普通閥門的要求要高�；ゎ愰y門一般使用的介質都是比較容易腐蝕，簡單的氯堿工業，到大型的石油化工企業，都存在高溫、高壓、耐腐、耐磨、溫度壓力差很大。在選用和使用過程中應當嚴格按照化工標準執行，閥門嚴格按照化工部標準制造。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的電動化工部法蘭球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
