當前位置: PPEH - 電動活塞式調流調壓閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 電動活塞式調流調壓閥 |
| 產品型號： | PPEH | 閥體材質： | 球墨鑄鐵、鑄鋼 |
| 連接方式： | 法蘭 | 公稱通徑： | DN300-DN2000 |
| 適用介質： | 水、原水 | 公稱壓力： | 1.0Mpa-4.0Mpa |
| 適用溫度： | 0℃~90℃ | 法蘭標準： | EN 1092-2 |
| 結構長度： | DIN3230；EN 558 | 試驗壓力： | DIN3230；EN 12266-1 |
| 最小允許壓差： | 0.2 bar | 流量/壓力偏差： | 不超過±5% |
| 電源電壓： | 380V，50HZ | 電裝類型： | 調節型 |
| 設計標準： | EN 1074-1，EN 1074-5 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
|

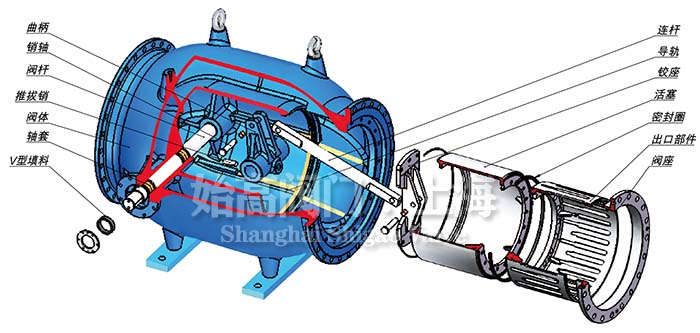

PPEH電動活塞式調流調壓閥主要有閥體、閥座、活塞、閥軸、曲柄、連桿、驅動銷、錐銷、軸承和操作機構等零部件組成�；钊娇刂崎y通過曲柄連桿機構將閥軸的轉動轉化為活塞沿導軌的軸向移動，在活塞前后移動的過程中，通過改變活塞與閥座之間的流通面積來實現流量調節及壓力控制�；钊娇刂崎y長期活躍在長輸水、大壩以及水電站中�；钊娇刂崎y是一款設計合理、操作簡單、維修率低并且經濟有效的消能閥，同時也是一款適用在特殊工況下的調流調壓閥。
-線性調節：閥門的開度和流量呈線性，可以實現準確的調節；
-低維護成本：閥門的特殊設計結構，使閥門減少被雜物卡阻的可能性，閥門設有手孔及反沖洗裝置，方便定期維護及檢修；
-長壽命：合理的流道及合適的材料選擇保證了閥門長久的使用壽命；
-控制水流在套筒中心對撞，效能效果好；
-內件采用奧氏體不銹鋼材質，使用壽命長；
-套筒采用自平衡結構，操作扭矩輕便；
-閥門密封可靠，可實現零泄漏關斷；
-套筒滑動采用青銅導軌導向，運行準確穩定；
-閥門可準確實現壓力、流量、液位調節與控制；
-閥門配置國際知名品牌電動執行器；
-可按照客戶需求提供自控系統配置。

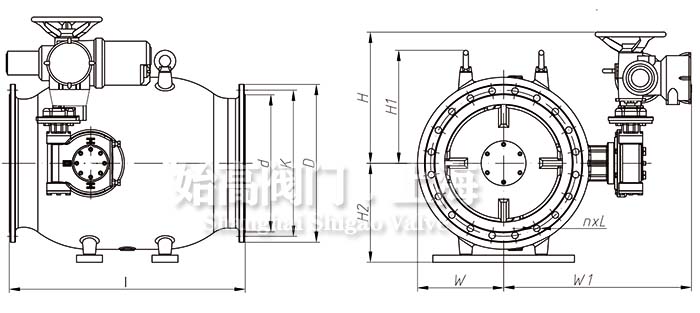

| 型號 | SIZE | DN | I | d | K | D | n×L | H | H1 | H2 | W | W1 |
| PEEH-0300B | 12" | 300 | 500 | 370 | 400 | 445 | 12×23 | 500 | 320 | 270 | 225 | 610 |
| PEEH-0400B | 16" | 400 | 800 | 480 | 515 | 565 | 16×28 | 550 | 405 | 360 | 300 | 720 |
| PEEH-0500B | 20" | 500 | 1000 | 582 | 620 | 670 | 20×28 | 600 | 480 | 420 | 365 | 800 |
| PEEH-0600B | 24" | 600 | 1150 | 682 | 725 | 780 | 20×31 | 650 | 545 | 490 | 430 | 850 |
| PEEH-0700B | 28" | 700 | 1400 | 794 | 840 | 895 | 24×31 | 700 | 650 | 580 | 500 | 1000 |
| PEEH-0800B | 32" | 800 | 1600 | 901 | 950 | 1015 | 24×34 | 750 | 715 | 640 | 565 | 1050 |
| PEEH-1000B | 40" | 1000 | 1800 | 1112 | 1160 | 1230 | 28×37 | 850 | 890 | 790 | 780 | 1250 |
| PEEH-1200B | 48" | 1200 | 1800 | 1328 | 1380 | 1455 | 32×40 | 900 | 1050 | 950 | 910 | 1350 |
| PEEH-1400B | 56" | 1400 | 2200 | 1530 | 1590 | 1675 | 36×43 | 1000 | 1150 | 1050 | 1020 | 1650 |
| PEEH-1600B | 64" | 1600 | 3200 | 1750 | 1820 | 1915 | 40×49 | 1050 | 1300 | 1170 | 1150 | 1950 |
| PEEH-1800B | 72" | 1800 | 3600 | 1950 | 2020 | 2115 | 44×49 | 1100 | 1500 | 1300 | 1300 | 2300 |
| PEEH-2000B | 80" | 2000 | 4000 | 2150 | 2230 | 2325 | 48×49 | 1200 | 1750 | 1500 | 1500 | 2700 |
普通型活塞式控制閥用于壓差較小、介質含懸浮物的工況。普通型水流從軸向弧狀進入外殼，在出口處向軸心收縮，由于碰撞產生氣蝕的氣泡被限制在管道中央，而且完全被水包圍。及時這些氣泡失穩而破裂，由于它們在管道中央而非管道和閥門壁面，故而不產生任何氣蝕破裂。
多噴孔型活塞式控制閥用于高壓差、控制準確要求高的場合。多噴孔型閥座上的噴孔按具體工況設計，小孔對稱分布與閥座的壁上，水流通過小孔對撞于閥門的中心線上。徑向流速急速降低，在閥座中央形成細小的紊流區，水內部的劇烈碰撞和摩擦，消除了大部分的能量。
板型（大流量工況）：適用于流量調節及開、關控制，要求全開時水頭損失非常小的工況
槽型（標準工況）：適用于流量調節及較低壓差的壓力調節
孔型（低汽蝕工況）：適用于壓力調節，在高壓差時可防止汽蝕產生
多層孔型（高汽蝕工況）：適用于壓力調節，在超高壓差和排放工況仍可防止汽蝕產生

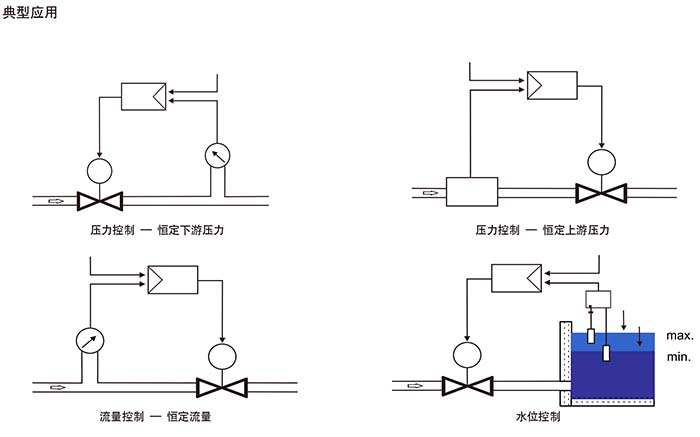

引水：電動活塞閥可用作重力流長輸管線的減壓和調流。
儲水：電動活塞閥可用作蓄水池的液位控制。
輸水：電動活塞閥可用作管路中的壓力或流量調節，亦可作防爆管閥。
供水：電動活塞閥可根據不同工況采用不同的出口部件，分別對壓力、流量進行調節，亦可用于城市管網部分區域的分時段壓力控制。
排放：電動活塞閥可用作大壩排放或水電站旁路生態排放控制。
調流調壓閥以其準確的控制能力，成為流體系統中的重要組成部分之一。它能夠根據實際需求，靈活調節流體的流量和壓力，確保系統穩定運行。該閥門結構精巧，性能穩定，能夠在復雜環境中長期可靠工作。無論是在供水、排水還是工業生產中，調流調壓閥都發揮著重要的作用。其性能號，為流體系統的準確控制提供了有力保障，推動了工業領域的持續發展。
